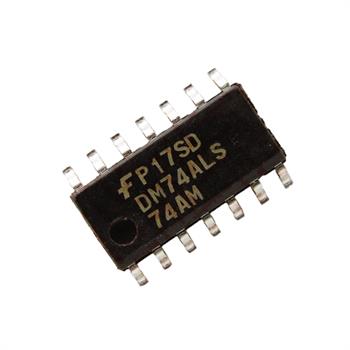

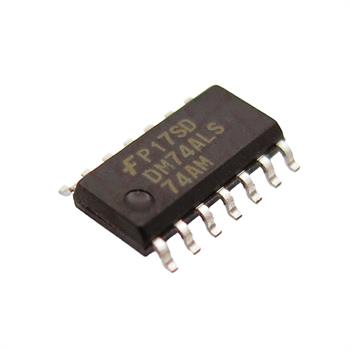

آی‌سی فلیپ‌فلاپ D دوگانه DM74ALS74AMX فیرچایلد
DM74ALS74AMX یک آی‌سی فلیپ‌فلاپ D دوگانه (Dual D-Type Flip-Flop) از خانواده منطقی 74ALS است. این قطعه دارای ۲ فلیپ‌فلاپ D مستقل است که با لبه بالارونده کلاک تحریک می‌شوند و هر فلیپ‌فلاپ ورودی‌های Preset و Clear و خروجی‌های مکمل Q و Q̅ دارد.
مشخصات مهم:
نوع: Dual D-Type Flip-Flop
تعداد: ۲ فلیپ‌فلاپ D
تحریک کلاک: لبه بالارونده
ورودی‌ها: D، Clock، Preset و Clear
خروجی‌ها: Q و Q̅
خانواده منطقی: 74ALS – Advanced Low-Power Schottky TTL
ولتاژ تغذیه: 4.5 تا 5.5V، مقدار نامی 5V
فرکانس کلاک: حداکثر حدود 34MHz
دمای کاری: 0 تا +70°C
پکیج: SOIC-14
برند/سازنده نسخه اصلی: Fairchild Semiconductor
کاربردها:
ذخیره موقت داده‌های دیجیتال
ساخت رجیسترهای ۲ بیتی
مدارهای ترتیبی و کنترل دیجیتال
تقسیم فرکانس و مدارهای شمارنده
مدارهای انتقال و پردازش داده
