مقاومت‌های SMD

این نوع، تکنولوژی جدیدتر و رایج‌تر قطعات الکترونیک در تولید انبوه است.
 SMD مخفف Surface Mount Device یا "قطعه نصب‌شونده روی سطح" است. شکل ظاهری مقاومت های اس ام دی اکثرا به صورت مکعب‌های مستطیلی کوچک و تخت هستند که رنگ مشکی و در ابعاد  و توان های متفاوت که به پکیج های مقاومت 0402 و 0603 و 0805 و 1206 و … معروف هستند در بازار قطعات الکترونیک یافت می شوند. طریقه نصب قطعات SMD به‌صورت مستقیم روی سطح برد  نشسته و توسط هویه های حرارتی لحیم می‌شوند.
 SMT مخفف Surface Mount Technology (فناوری سطح‌نصب): به فناوری و فرآیند مونتاژ قطعات SMD روی برد اشاره دارد. SMT شامل تمام مراحل و دستگاه‌های اتوماتیکی است که برای چسباندن، قرار دادن و لحیم کردن قطعات SMD روی بردها استفاده می‌شود.
اندازه بسیار کوچک مقاومت های SMD، سرعت نصب اتوماتیک بالا و اشغال فضای کم روی برد از مزایای اصلی این نوع از قطعات الکترونیکی است. مقاومت‌های SMD، به دلیل اندازه مناسب و ویژگی‌های متنوع آنها ، در الکترونیک مدرن فراگیر هستند. آن‌ها عملکردهای حیاتی را در طیف وسیعی از کاربردها، از حسگری و محدود کردن جریان گرفته تا اتلاف گرما، انجام می‌دهند. پیاده‌سازی آن‌ها در دستگاه‌های مختلف، اهمیت آن‌ها را در طراحی مدار در حال حاضر برجسته می‌کند.

راهنمای خرید مقاومت  SMD:

انتخاب مقاومت SMD مناسب برای عملکرد و قابلیت اطمینان مدارالکترونیکی ضروری است. فرآیند انتخاب شامل بررسی چند پارامتر کلیدی مانند دیگر مقاومت های الکتریکی است:

مقدار مقاومت:

مقدار اسمی مقاومت بر اساس الزامات مدار تعیین می‌شود (بر حسب اهم Ω). نقطه شروع انتخاب است.

تلرانس: انحراف مجاز از مقدار اسمی (معمولاً ۱%، ۵%، ۱۰%). مدارهای دقیق به تلرانس‌های پایین‌تر (مانند ۱% یا ۰.۱%) نیاز دارند.

توان مجاز: حداکثر توانی که مقاومت می‌تواند بدون آسیب تلف کند (بر حسب وات W). بهتر است مقاومتی انتخاب شود که توان مجاز آن حداقل دو برابر توان پیش‌بینی‌شده در مدار باشد.

ضریب دمایی مقاومت (TCR):

مخفف Temperature Coefficient of Resistance است. نشان‌دهنده تغییر مقدار مقاومت با دما. TCR پایین‌تر پایداری بهتری در بازه دمایی ایجاد می‌کند. برای کاربردهای دقیق (مانند اندازه‌گیری) ضروری است

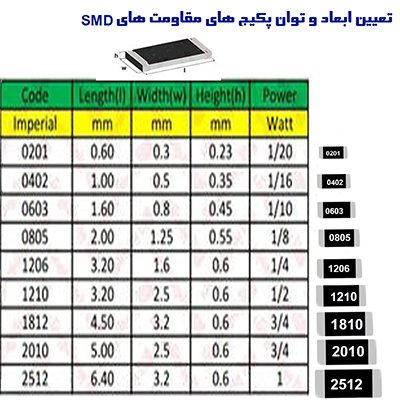

سایز پکیج :

ابعاد فیزیکی مقاومتSMD که در پکیج های متفاوتی در بازار عرضه می شوند:



مقاومت SMD پکیج 0201



مقاومت SMD پکیج 0402



مقاومت SMD پکیج  0603



مقاومت SMD پکیج  0805



مقاومت SMD پکیج  1206



مقاومت SMD پکیج  1210

و...
سایز کوچک‌تر صرفه‌جویی در فضا دارد اما توان مجاز پایین‌تر، و سایز بزرگ‌تر توان مجاز بالاتر اما فضای بیشتر روی برد نیاز دارد.

بازه دمایی کاری:

بازه دمایی که مقاومت در آن کار می‌کند باید با محیط عملیاتی مدار مطابقت داشته باشد تا از خرابی زودرس جلوگیری شود.

جنس مقاومت:

مقاومت‌های لایه‌ نازک ضریب دمایی TCR پایین‌تر، مقاومت‌های لایه‌ضخیم مقرون ‌به ‌صرفه‌تر، و مقاومت‌های فویل فلزی بهترین TCR اما گران‌قیمت‌تر هستند.
